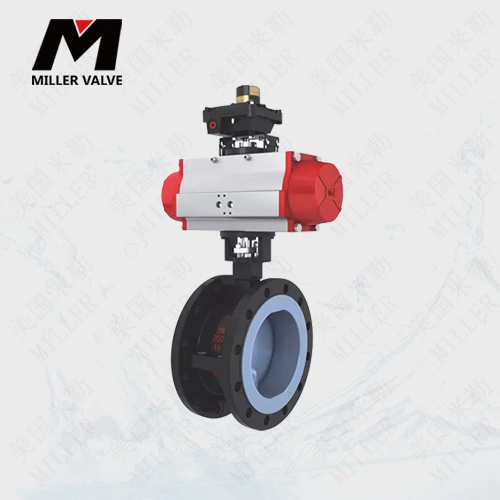

進口氣動襯氟蝶閥

美國米勒進口氣動襯氟蝶閥是內襯PTFE蝶閥（閥體和閥板均襯PTFE）和氣動執行器組成，配合二位五通電磁閥或者二位三通換向電磁閥可以起到氣動閥門的開關切斷作用。再配合電氣定位器輸入4-20mA可以起到流量調節作用。

進口氣動襯氟蝶閥參數

公稱通徑	DN40-1000mm
公稱壓力	1.0MPa、1.6MPa
適用溫度	-30~+180℃
連接方式	對夾式、法蘭式
閥體結構	A型
閥體材質	球墨鑄鐵、WCB、304、316+F46 F4
閥板材質	F46 F4+WCB、PTFE+304、316、316L等
閥座襯里	F46 F4
適用介質	酸堿腐蝕性介質
執行器型號	MSD/MSR系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

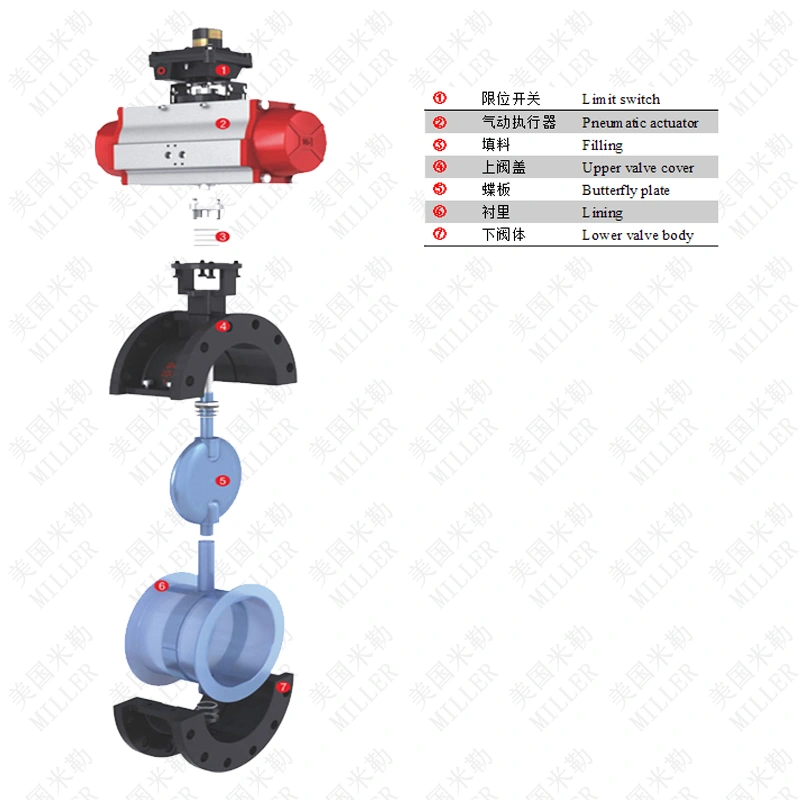

進口氣動襯氟蝶閥結構圖

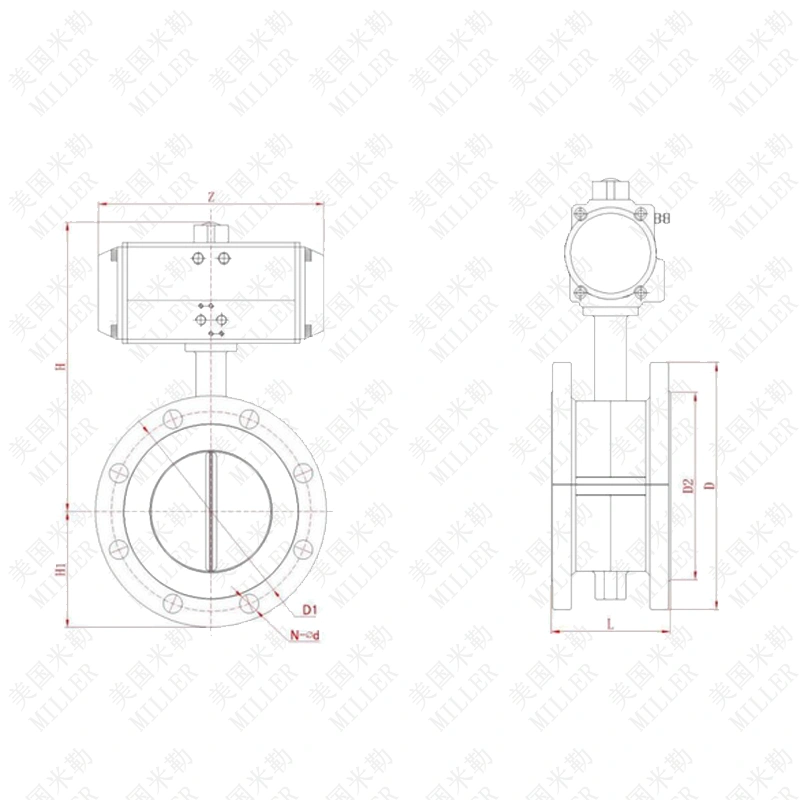

進口氣動襯氟蝶閥連接尺寸


僅供參考，以供應商提供的為準
