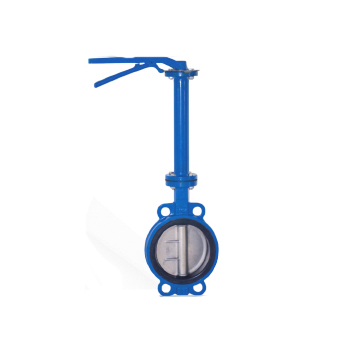

進口加長桿蝶閥

　　進口加長桿蝶閥產品詳情

　　加長桿蝶閥是一種蝶閥，其特點在于具有較長的閥桿，通常用于需要深埋地下或者閥門位置較深的管道系統中。這種設計可以使操作人員在地面上輕松地操作閥門，而無需深入地下。加長桿蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

　　其主要特點為:

　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

　　2、操力矩小，操作方便，省力靈巧。

　　3、可以任何位置安裝，維修方便。

　　4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

　　5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

　　主要技術參數

　　公稱通徑 DN(mm) 50～800

　　公稱壓力 PN(MPa) 0.6 1.0 1.6

　　試驗壓力 強度試驗 0.9 1.5 2.4

　　密封試驗 0.66 1.1 1.76

　　氣密封試驗 0.6 0.6 0.6

　　適用介質 空氣、水、污水、蒸氣、煤氣、油品等。

　　驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

　　零件名稱 材料

　　閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

　　蝶板 鑄鋼、不銹鋼及特殊材料

　　密封圈 各種橡膠、聚四氟

　　閥桿 2Cr13、不銹鋼

　　填料 O型圈、柔性石墨O

　　蝶閥密封材料選用和適用溫度

　　材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍

　　英語簡稱 CR NBR EPDM PTFE SI VITON NR PA

　　型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N

　　耐最高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃

　　耐最低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃

　　適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

應用領域：

1. 城市給排水系統： 用于城市給水管道、排水管道等系統中的介質控制。

2. 污水處理廠： 用于污水處理廠的管道系統中，實現介質的控制和調節。

3. 工業管道： 用于工業生產過程中的管道系統，例如化工廠、鋼鐵廠等。

4. 天然氣輸送系統： 用于天然氣輸送管道系統中的介質控制。

5. 石油化工行業： 用于石油化工管道系統中的介質控制，如原油、石油產品、化工原料等。

總的來說，加長桿蝶閥因其特殊的設計和便利的操作特點，在城市給排水、污水處理、天然氣輸送、石油化工等領域的管道系統中得到廣泛應用。在選擇和使用加長桿蝶閥時，需要根據具體的工作條件和介質特性進行合理選型，并嚴格遵守相關的安裝和操作規程，以確保設備和人員的安全。

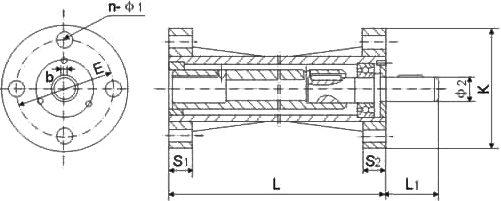

主要連接外形和尺寸

單位：mm

通徑	50	65	80	100	125	150
L	L閥體高度可根據用戶需求定做
