進口蝶閥

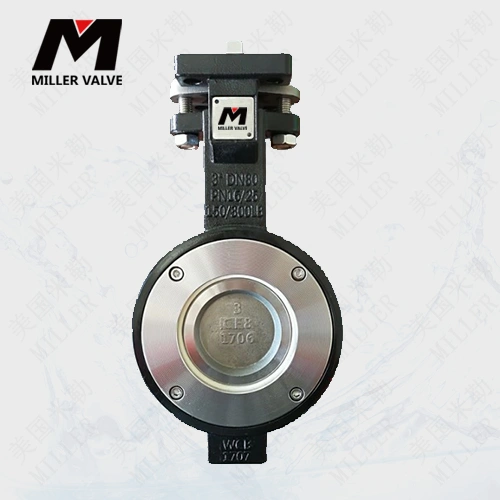

進口高性能蝶閥

發布時間：2022-09-09 15:50:00  作者：美國MILLER米勒



美國米勒進口高性能蝶閥是一款雙偏心結構在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

進口高性能蝶閥參數

公稱通徑：DN25-DN1500（2"~60"） 公稱壓力：1.0Mpa-10.0Mpa（150LB~600LB）
適用溫度：-100℃~538℃ 適用介質：水、蒸汽、油品、腐蝕性介質
連接方式：對夾/法蘭/凸耳 泄漏等級：無氣泡密封零泄漏
閥座材質：PTFE/RPTFE/PPL/不銹鋼/鎳基合金 閥體材質：碳鋼、鑄鋼、不銹鋼CF8/CF8M
蝶板材質：不銹鋼CF8/CF8M 閥桿材質：不銹鋼17-4PH
填料材質：PTFE/柔性石墨 軸套材質：不銹鋼/PTFE

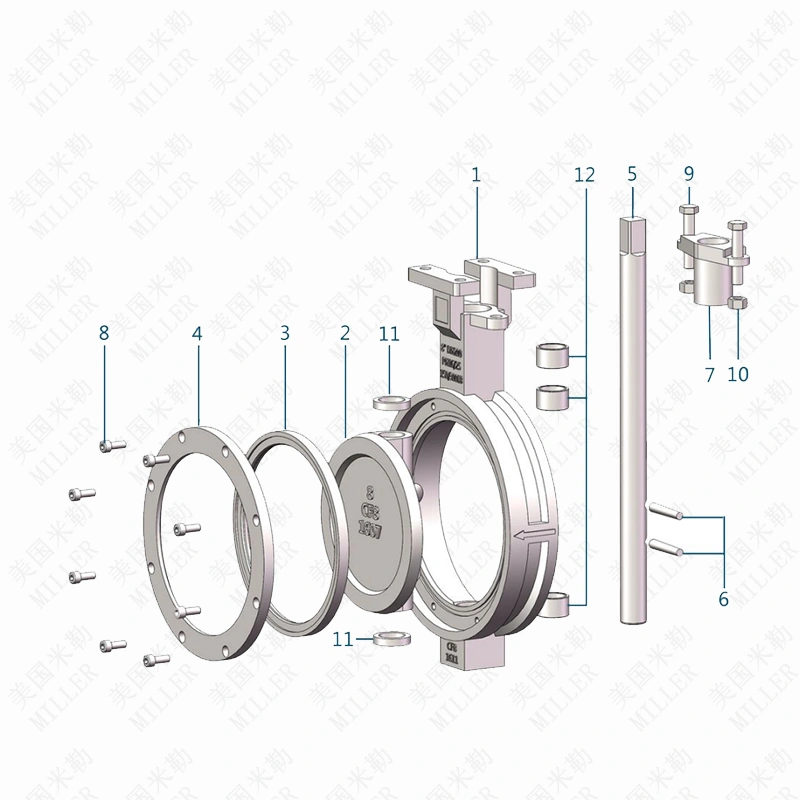

進口高性能蝶閥結構圖


序號

名稱

材質

ASTM標號

1

閥體/Body

碳鋼/不銹鋼

WCB/CF8M

2

閥板/Disc

不銹鋼

CF8/CF8M

3

閥座/Seat

橡膠

EPDM/FKM

4

壓環/Pressure ring

不銹鋼

CF8/CF8M

5

閥桿/Stem

不銹鋼

416/431

6

錐銷/Pin

不銹鋼

CF8/CF8M

7

填料壓蓋/Packing gland

不銹鋼

CF8/CF8M

8

螺栓/Bolt

不銹鋼

304

9

螺栓/Bolt

不銹鋼

304

10

螺母/Nut

不銹鋼

304

11

軸套/Axle sleeve

不銹鋼

304

12

密封填料/packing

PTFE

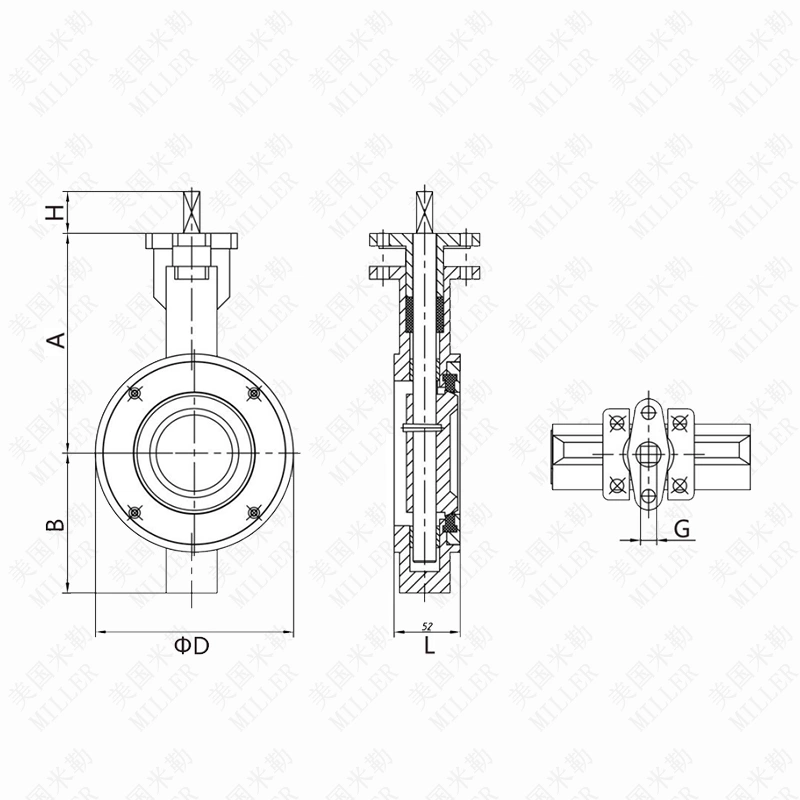

進口高性能蝶閥連接尺寸




DN
(mm)

英寸
(in)

上高
A

下高
B

外圓
D

結構長度
L

頂法蘭―
代號

軸高―
H

軸方邊長
G

50/65

21/2

154

78

110

43

F07

21

11

80

3

166

88

13

46

FO7

21

11

100

4

187

103

158

52

FO7

26

14

125

5

198

118

188

56

FO7

26

14

150

6

220

133

216

56

FO7

26

14

200

8

260

166

270

60

F10

31

22

250

10

313

196

330

68

F10

36

22/27

300

12

350

230

380

78

F12

36

27



實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
