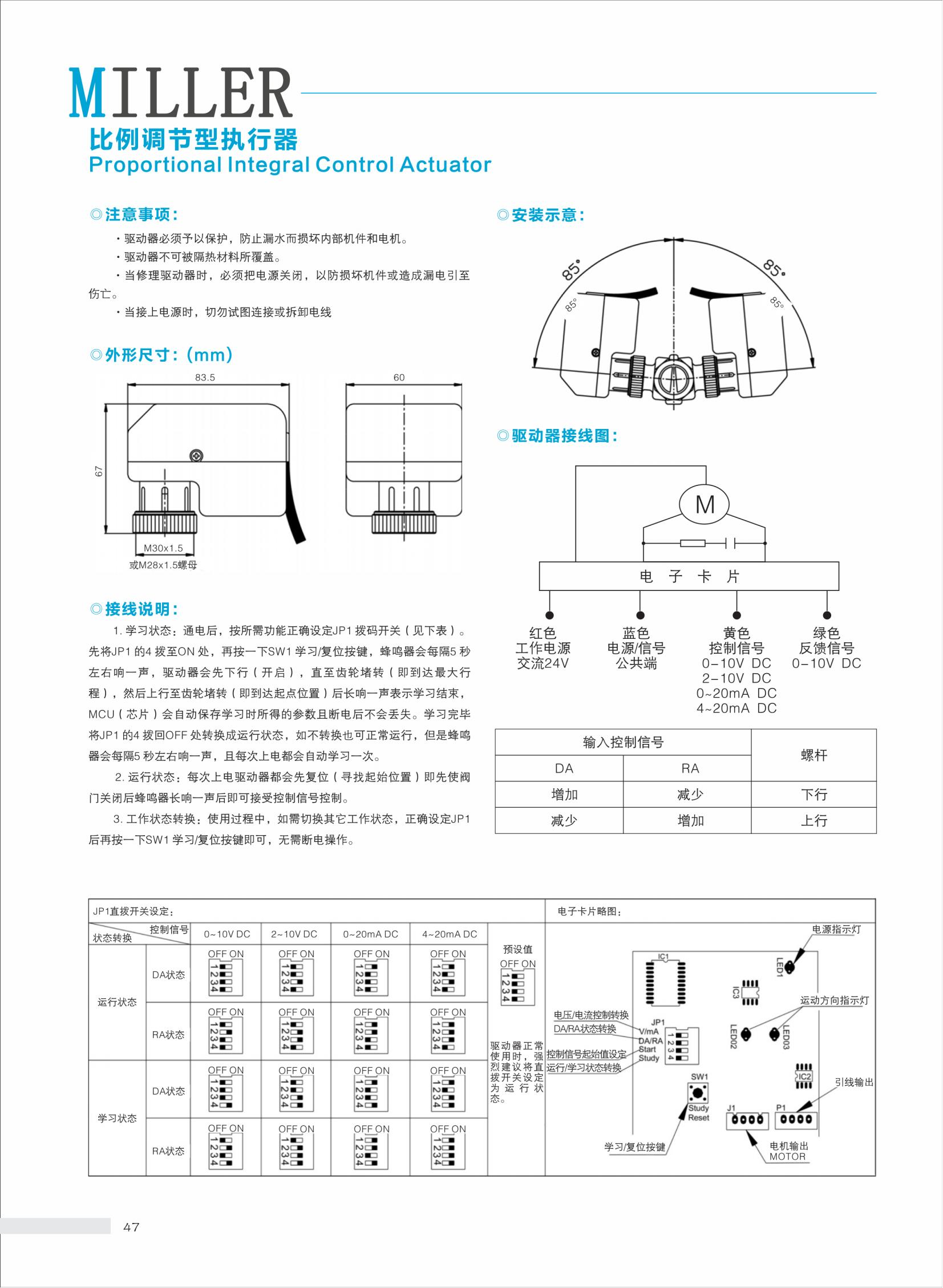

比例調節型執行器

Proportional Integral Control Actuator

◎應用：

MACDV系列執行器采用雙向控制，配裝MDV(DN15-DN32)系 列動態平衡電動調節閥后，能調節冷、熱水的流量，廣泛用于中央空 調、采暖、水處理、工業加工行業等系統的流體控制。

◎特點：

•低交流電壓的雙向同步電機驅動。

•磁性離合器。

•動作利用塑料齒輪組傳送，噪聲低。

•阻燃ABS工程塑料外罩。

•具有超時保護功能和無控制信號的故障保護功能。

•可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。

•驅動器的平面設計可以貼近墻面安裝，占用空間小

◎工作原理：

與MDV(DN15-DN32)系列動態平衡電動調節閥配套使用，通過接收 BA系統的調節型控制信號(0-10V或4-20mA)來驅動閥門改變閥芯與閥 座之間的流通面積，從而控制通過閥門的流量，實現自動調節功能。

驅動器是由一雙向同步電機驅動，并帶磁性離合器。電機通過電機轉 子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此 當電機沒有電流通過時能穩定地停頓在任何一點。驅動器遞增式所發出的 訊號能使電機順時針轉動或逆時針轉動。

◎技術規格:

◎技術參數:

產品型號：
