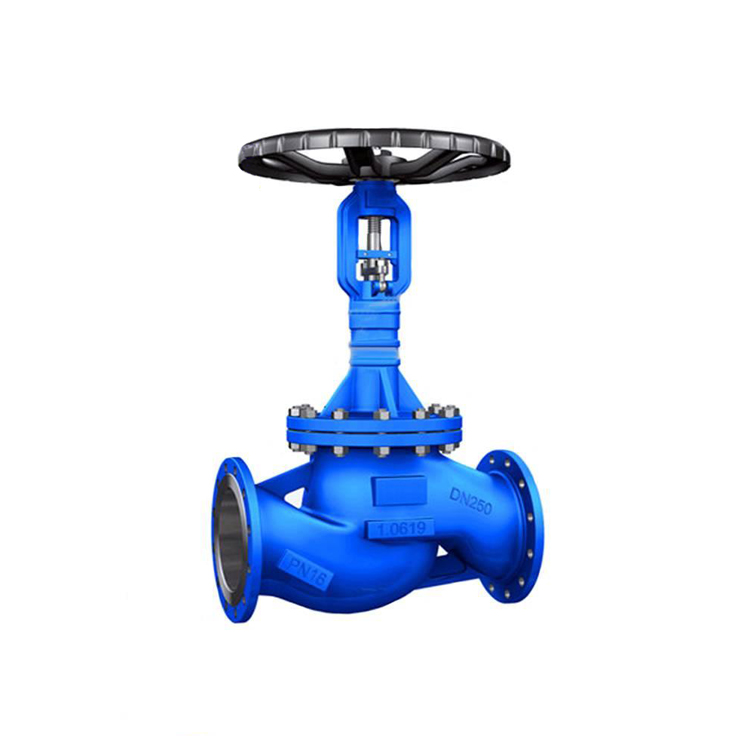

進口加長型波紋管截止閥

美國MILLER(米勒)進口加長型波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。

廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。

進口加長型波紋管截止閥結構特點:

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

■德標波紋管截止閥主要技術參數及性能規范：

進口加長型波紋管截止閥技術規范：

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

進口加長型波紋管截止閥性能規范：

進口加長型波紋管截止閥主要零部件：

名稱part name	材質material
閥體body	GS-C25、CF8、CF3
閥瓣disc	2CR13、F304、F316
軸銷hinge pin	F304、F316
波紋管組件bellows combination	F304、F316L
閥蓋bonnet	GS-C25、CF8、CF3
填料packing	柔性石墨Flexible graphite、PTFE
壓套gland	25#、F304、F316
定位片locator	25#、F304、F316
閥桿螺母stem nut	銅合金ZQA19-4
手輪hand wheel	碳鋼carbon steel
并帽cap	25#
油杯oil cup	黃銅brass
六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
墊片gasket	柔性石墨+不銹鋼　　 flexible graphite+stainless steel、PTFE
閥桿stem	2Cr13、F304、F316主要連接尺
