電動閘閥是一種在工業領域廣泛應用的自控裝置，它的主要作用是控制管路中的流量，使得流體能夠順暢地流動或停止流動。為了能夠正常使用電動閘閥，我們需要對其接線原理以及接線圖進行了解。



首先，讓我們了解一下電動閘閥的接線原理。

電動閘閥的控制信號通常采用電信號或氣壓信號。當接收到控制信號后，電動閘閥內部的執行機構會轉動閥門，從而改變管路中的流量。在電動閘閥的接線過程中，我們需要對其電源、控制信號以及執行機構進行正確的接線。具體來說，電源需要接入電動閘閥的主電源，控制信號需要接入控制器或者PLC，執行機構需要接入電動閘閥內部的電機和閥門。

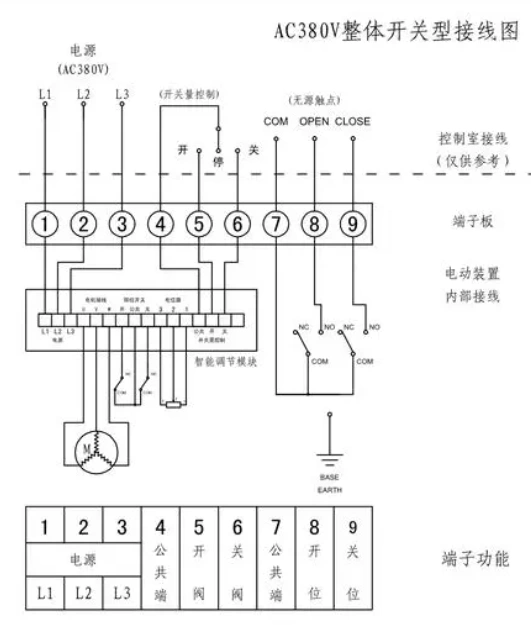

電動閘閥的接線圖通常由電源接線、控制信號接線以及執行機構接線三部分組成。首先是電源接線部分。電源接線通常由三根電線組成，分別是火線、零線以及接地線。在接線時，我們需要將電源的火線和零線接入電動閘閥的主電源中，接地線需要接入設備的接地端。

控制信號接線通常包括兩根電線，分別是控制信號線和接地線。在接線時，我們需要將控制信號線接入控制器或者PLC中的控制信號端口，接地線需要接入設備的接地端。



最后是執行機構接線部分。

執行機構接線包括電機接線和閥門接線。在接線時，我們需要將電機的兩根電線接入電動閘閥內部的電機接線端口，閥門的兩根電線接入電動閘閥內部的閥門接線端口。



除了以上三部分外，電動閘閥的接線圖中還可能包括一些附加接線，例如電源接地、信號共用、信號屏蔽等。在接線時，我們需要仔細閱讀設備說明書，根據具體情況進行正確的接線。



總結一下，電動閘閥的接線原理以及接線圖對于正確安裝和使用電動閘閥非常重要。在接線時，我們需要仔續按照設備說明書進行正確接線，確保電動閘閥的電源、控制信號以及執行機構都能夠正常工作，從而保證設備的穩定性和可靠性。

  1. 在接線前需要確認電源的電壓和頻率與設備要求一致，并確保電源接線正確、牢固。

  2. 在接線時需要保持設備處于斷電狀態，并且需要將電源和信號線接線端口的蓋板關閉，以免誤觸導致電擊或者設備損壞。

  3. 在接線時需要仔細確認信號線的極性，確保控制信號正確傳輸，避免因信號極性相反而導致設備運行出現問題。

  4. 在接線完成后，需要進行電源接線和信號線接線的絕緣處理，并進行絕緣測試，確保接線牢固可靠。



總之，正確的電動閘閥接線原理以及接線圖對于保證設備正常工作和安全使用至關重要。在實際應用中，我們需要嚴格按照設備說明書進行正確接線，并且注意接線時需要保持設備處于斷電狀態，以免誤觸導致安全事故的發生。
