進口氣動調節閥

進口氣動流量調節閥

發布時間：2022-09-09 16:47:00  作者：美國MILLER米勒

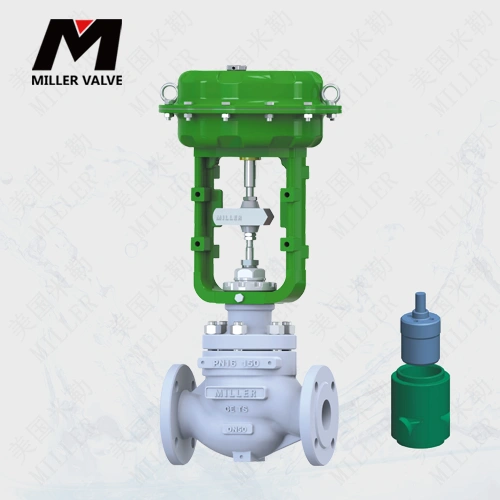

美國米勒進口氣動流量調節閥是一款通過PID輸出4-20MA信號來控制閥門的開度達到流量的大小調節。進口氣動流量調節閥是選用雙座調節閥，采用套筒導向，壓力平衡式閥芯。該系列的調節閥是套筒雙座結構主要應用于泄漏要求不高的場合，因?yàn)槭请p座結構兩個密封面都是金屬密封因此使用的溫度范圍更寬一些。閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。

進口氣動流量調節閥參數

公稱通徑 DN(mm)

DN15~DN600

允許壓差(MPa)

≤公稱壓力

閥體形式

S型

公稱壓力

PN1.6~42MPa；ANSI 150~2500LB

連接形式

法蘭式  內螺紋   焊接

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

套筒閥芯

流量特性

曲線特性

動作范圍

直行程

泄露量Q

0.01%×閥額定容量

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

50：1

配置執行機構

氣動執行機構

控制方式

調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

進口氣動流量調節閥結構圖


進口氣動流量調節閥連接尺寸


閥門尺寸

          L

H2

A

標準型

散熱型

伸長型

150LB

300LB

600LB

H3

H1

H3

H1

H1

H3=800

B

20

184

194

206

52

290

131

477

266

612

1226

290

25

184

197

210

52

290

131

477

266

612

1226

290

32

200

210

220

55

290

146

492

281

627

1226

290

40

222

235

251

66

290

170

538

303

671

1246

335

50

254

267

286

76

290

177

545

312

680

1246

370

65

276

292

311

93

365

218

660

343

785

1367

410

80

298

317

337

100

365

225

667

350

792

1519

440

100

352

368

394

115

365

233

675

358

800

1519

490

125

403

425

460

130

475

285

870

440

1025

1536

560

150

451

473

508

145

475

300

885

455

1060

1536

630

200

543

568

610

185

475

334

920

489

1075

1536

760

250

673

700

770

235

590

475

1245

675

1445

--

--

300

737

775

819

240

590

490

1260

690

1460

--



實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
