進口球閥

進口氣動V型調節球閥

發布時間：2022-08-30 15:24:00  作者：美國MILLER米勒

 KB50V氣動V型調節閥是以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數。控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。

EB50V進口氣動V型調節球閥參數



公稱通徑 DN(mm)

DN15~DN500

 允許壓差(MPa)

≤公稱壓力

閥體形式

二片式

公稱壓力

PN1.6、2.5、4.0、6.4  10MPa；ANSI 150、300LB  600LB

連接形式

法蘭式 對夾式

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

V型球體閥芯

流量特性

近似百分比特性

動作范圍

0～90°

泄露量Q

按API598，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

配置執行機構

可配MSD  MSR等系列氣動執行機構

控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)”

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

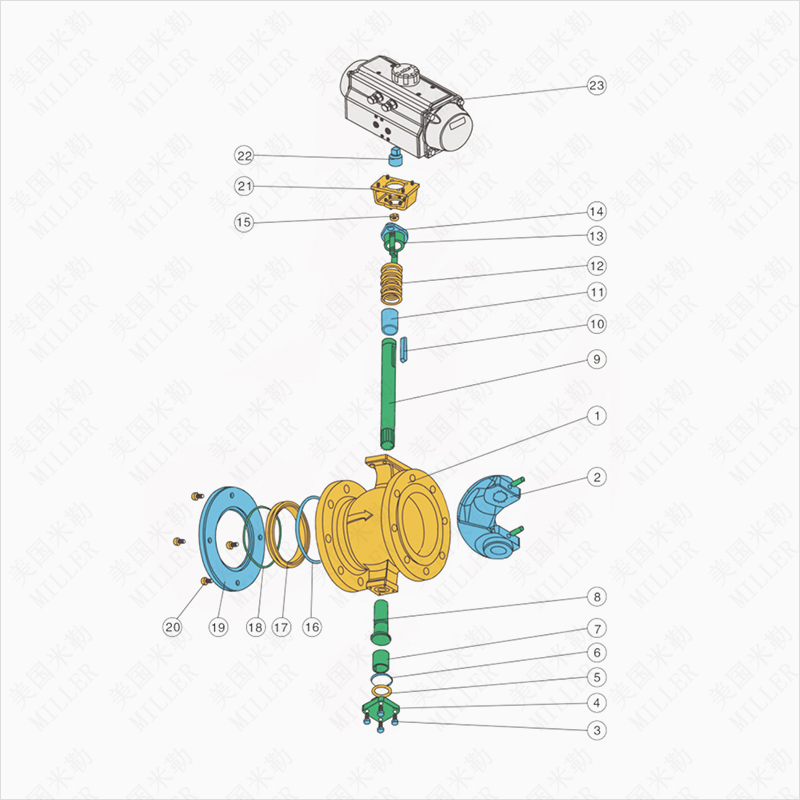

EB50V進口氣動V型調節球閥零部件


序號

名稱

材料

1

閥體

WCB

CF8

CF8M

2

閥芯

CF8表面鍍硬鉻

CF8表面鍍硬鉻

CF8M表面鍍硬鉻

3

圓柱銷

304

304

316

4

閥座

304堆焊硬質合金

304堆焊硬質合金

316

5

彈簧

316

316

316

6

0型圈

氟橡膠

氟橡膠

氟橡膠

7

自潤滑軸承

304+PTFE

304+PTFE

316+PTFE

8

下閥桿

20Cr13

304

316

9

O型圈

氟橡膠

氟橡膠

氟橡膠

10

后壓蓋

WCB

CF8

CF8M

11

環墊

PTFE

PTFE

PTFE

12

調節墊片

PTFE

PTFE

PTFE

13

平墊片

Q235

304

304

14

螺栓

25

304

304

15

雙頭螺柱

25

304

304

16

自潤滑軸承

304+PTFE

304+PTFE

316+PTFE

17

平鍵

20Cr13

304

316

18

下填料

PTFE

PTFE

PTFE

19

中填料

PTFE

PTFE

PTFE

20

上填料

PTFE

PTFE

PTFE

21

填料壓蓋

WCB

CF8

CF8M

22

螺母

35

304

304

23

上閥桿

20Cr13

304

316

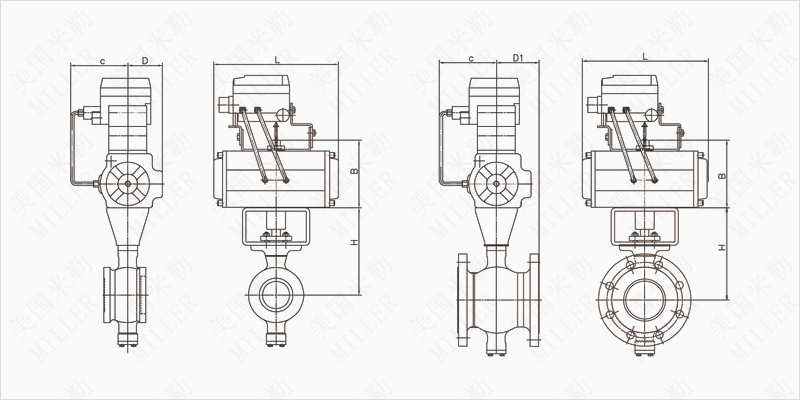

EB50V進口氣動V型調節球閥外形尺寸


公稱壓力PN

公稱通徑DN（mm）

尺寸

L

D

K

d

b

z-d0

Ws

Hs

Hw

Hd

1.6MPa

50

124

165

125

100

16

4-φ18

230

164

260

310

65

145

185

145

120

18

4-φ18

250

180

275

330

80

165

200

160

135

20

8-φ18

300

200

300

360

100

194

220

180

155

20

8-φ18

320

235

335

390

125

210

250

210

185

22

8-φ18

400

260

355

405

150

229

285

240

210

24

8-φ23

500

280

375

440

200

243

340

295

265

26

12-φ23

800

320

410

470

250

297

405

355

320

30

12-φ25

1000

355

485

550

300

338

460

410

375

30

12-φ25

1200

400

530

595

1.6MPa

50

124

165

125

100

20

4-φ18

230

164

260

310

65

145

185

145

120

22

8-φ18

250

180

275

330

80

165

200

160

135

22

8-φ18

300

200

300

360

100

194

230

190

160

24

8-φ23

320

235

335

390

125

210

270

220

188

28

8-φ25

400

260

355

405

150

229

300

250

218

30

8-φ25

500

280

375

440

200

243

360

310

278

34

12-φ25

800

320

410

470

250

297

425

370

332

36

12-φ30

1000

355

485

550

300

338

485

430

390

40

16-φ30

1200

400

530

595
