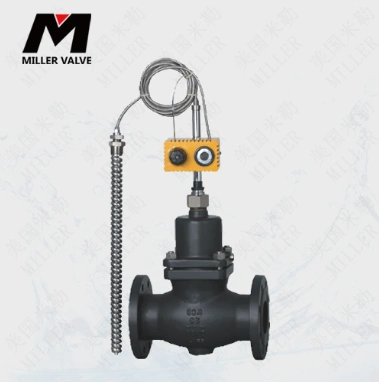

產品名稱:進口帶指揮器壓力調節閥

驅動方式:自力式               產品型號:V230/V231 D12/D13

結構形式:先導式               壓力范圍:1.6～4.0MPa

密封材料:氟塑料               公稱通徑：DN15-DN250

連接形式:法蘭                   常用材質:鑄鐵，鑄鋼，不銹鋼



進口帶指揮器自力式壓力調節閥由三個部分組成，美國米勒選用調節閥與執行器和指揮器這三大件組成，
這種組成的進口帶指揮器壓力調節閥可以節省外部能源，從被調介質自身的壓力變化后進行節能自動調節壓力的節能型產品。

此產品可在非腐蝕性（高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置中適用。在石油行業、冶金等工業部門中所信賴并應用。



進口帶指揮器壓力調節閥采用先導式結構，設計由薄膜執行機構一分為二使用(指揮器和主閥各一個)閥后壓力，
這樣可以達到不直接控制主閥芯的目的，而是指揮器執行機構控制閥門主閥的開和關，原理如下：


  閥門壓力從法蘭進入到減壓閥(可保障閥門壓力狀態)使其經過，進入指揮器閥芯(指揮器閥芯是采用氣關方式，
閥后壓力不在設定值時是開的狀態)閥前介質通過指揮器閥芯到達節流閥，(主要起分流和平衡作用)進入主閥薄膜執行機構，
(主閥薄膜執行機構采用氣開設計)打開主閥芯，閥后壓力通過接管同指揮器薄膜執行機構相連接，檢測機構接受到閥后壓力和流量，

帶動指揮器執行機構向下關閉指揮器閥芯，閥后壓力設定通過指揮器內的調節彈簧恒定設定壓力。
帶指揮器自力式壓力調節閥投用后一般不需要大的維護，平常只要觀察一下閥后壓力表是否在設定值就可以。


1.指揮器

2.檢測機構

3.減壓閥

4.法蘭通過

5.主閥芯

6.節流閥

7.指揮器閥芯

8.指揮器薄膜執行機構
