進口蝶閥

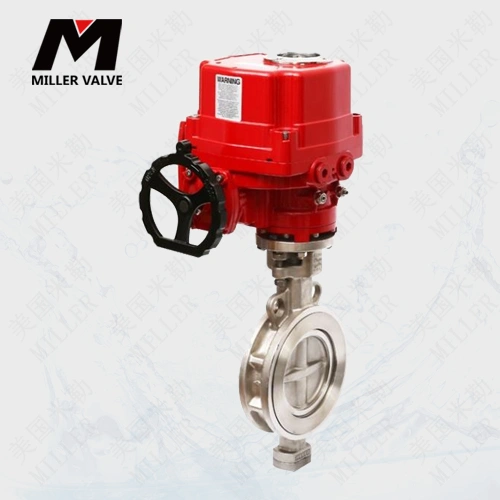

進口電動對夾蝶閥丨美國進口蝶閥

發布時間：2022-09-09 16:12:00  作者：美國MILLER米勒



美國米勒進口電動蝶閥是由電動執行器和對夾式硬密封蝶閥組合而成的，主要連接方式是對夾，節省閥門的價格，連接有娥方便。進口電動蝶閥的閥門采用精密的U形彈性密封圈及三偏心多層次金屬硬密封結構的，密封效果好，蝶板啟閉過程中與閥座摩擦很小，延長了密封面使用壽命。密封面材料采用金屬硬密封結構，耐高溫，耐磨損，可用于蒸汽等高溫介質。電動執行器驅動開關動作，使用方便，有反饋信號輸出給控制器，及時掌握蝶閥開關狀態。調節型電動執行器可以接收控制系統模擬信號4-20mA，比例控制蝶板轉動角度，進行調節控制。

進口電動對夾蝶閥參數

公稱通徑

DN50-2800mm

公稱壓力

PN1.0MPa~15MPa  150LB~900LB

適用溫度

三偏心硬密封：-190-550度

連接方式

對夾式

閥體結構

三偏心

閥體材質

鑄鋼，304，316，316L

閥板材質

鑄鋼，304，316，316L

閥座襯里

PTFE、石墨等

適用介質

水、液體、氣體、油類、酸堿腐蝕性介質

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

配置執行機構

可配MOL、MHQ  MS2等系列角行程電動執行機構

電源電壓

AC220V、110V、DC24V  AC380V、414V

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

防爆等級

ExdⅡ BT4,ExdⅡ CT6

防護等級

IP65、IP67、可定制IP68

電源接口

2* PF 1/2”2* PF 3/4”

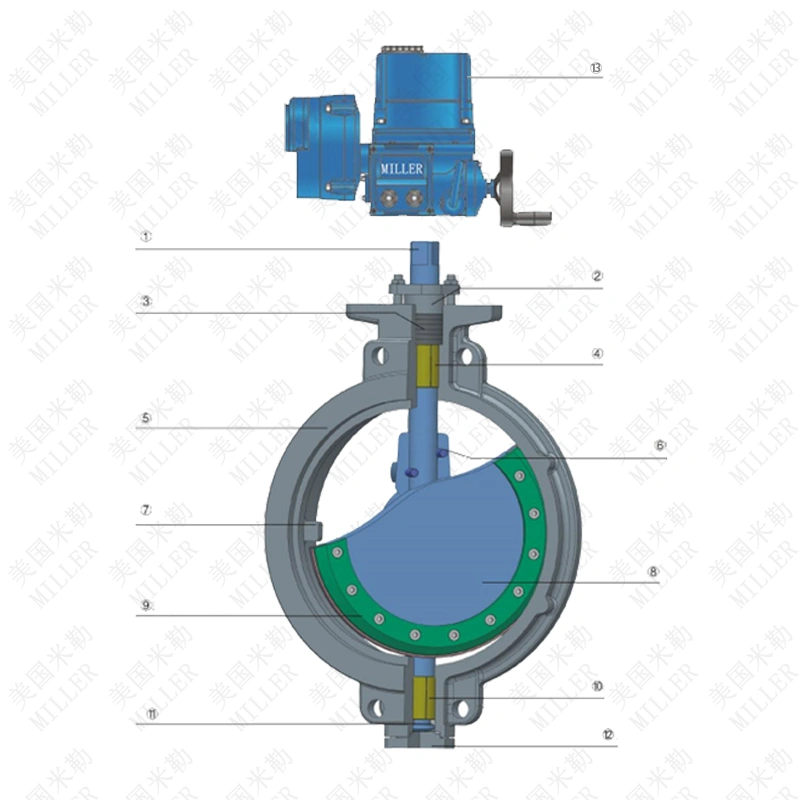

進口電動對夾蝶閥結構圖




序號No.

名稱

Name

材質Material

1

閥桿

Stem

17-4PHStainless Steel ASTMA564Gr630
Optional:316ss，inconel718/625，Monel

3

填料

Packing

PTFE
Optional: Graphite-high densitylow density

4

前軸承

Front bearing

316SS Backed Ptfe，hastelloy C Backed Ptfe

5

閥體

Body

Carbon Steel A216 Gr WCB Or A105
Optional: ASTM A351 CF8M Or A182 F316

8

閥板

Disc

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

9

蓋板

Cover plate

Optional:316ss,ALLOY20

11

限位件

limit part

17-4PH Stainless Steel ASTMA564Gr630
Optional:A182 F316/F304

12

后閥蓋

Back cover

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

13

執行器

 actuator

MOL/MHE/MS2

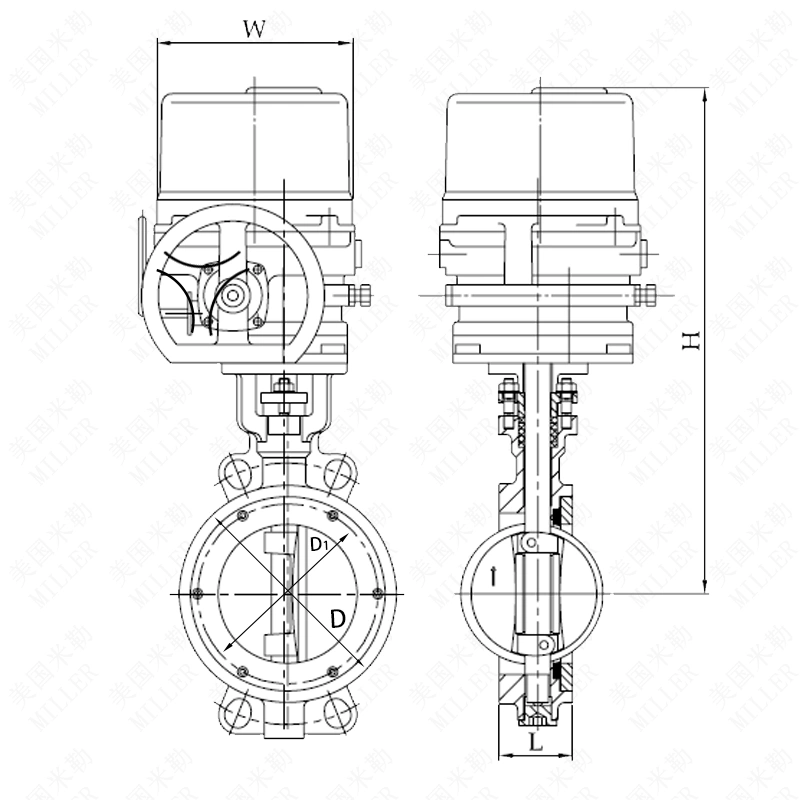

進口電動對夾蝶閥連接尺寸


公稱通徑DN(mm)

尺寸

L

D

D1

H

H0

Z-Φd

50

43

165

125

82

260

4-18

65

46

185

145

95

280

8-18

80

49

200

160

108

355

8-18

100

56

220

190

125

390

8-23

125

64

250

220

138

490

8-25

150

70

285

250

198

630

8-25

200

71

340

310

236

690

12-25

250

76

405

370

276

830

12-30

300

83

460

430

308

930

16-30

350

92

520

490

340

1010

16-34

400

102

580

550

374

1070

16-34

450

114

640

600

384

1140

20-34

500

127

715

660

448

1200

20-41

600

154

840

770

490

1340

20-41

700

165

910

875

542

1600

24-48

800

190

1025

990

607

1780

24-48

900

203

1125

1090

665

1920

28-54

1000

216

1255

1210

731

1960

28-58

1200

254

1485

1420

842

2360

32-58

以上尺寸僅供參考，按米勒閥門提供的實際尺寸為準
