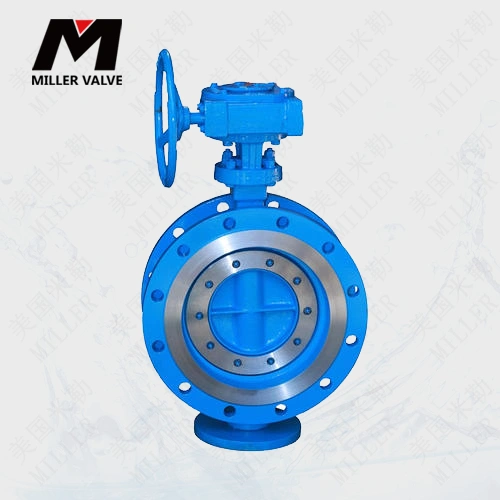

美國米勒進口硬密封法蘭的蝶閥是一款以三偏心設計結構(可采用多層次或全金屬密封結構），三偏心硬密封蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封，解決了普通蝶閥不能耐高壓、耐高溫及耐磨的問題。三偏心硬密封蝶閥三偏心結構是在設計時將閥桿偏離密封面中心線，形成第一個偏心；閥桿略偏離管道路中心線，形成第二個偏心；蝶板密封面加工成圓錐體的一個傾斜體，形成第三個偏心。三個偏心的結構使得閥門密封副在啟閉過程中盡可能小地減少摩擦，消除了旋轉類控制閥因磨擦造成的密封面磨損與所產生的磨擦力。

進口硬密封法蘭蝶閥參數

公稱通徑：DN50-DN2000(2"-80")	公稱壓力：1.0Mpa-15Mpa(150LB-900LB)
適用溫度：-40℃~550℃	適用介質：水、油品、蒸汽
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M	蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：不銹鋼、不銹鋼+STL硬質合金	密封圈材質：304+石墨
閥桿材質：不銹鋼	填料材質：柔性石墨/PTFE
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448	結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092	檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266

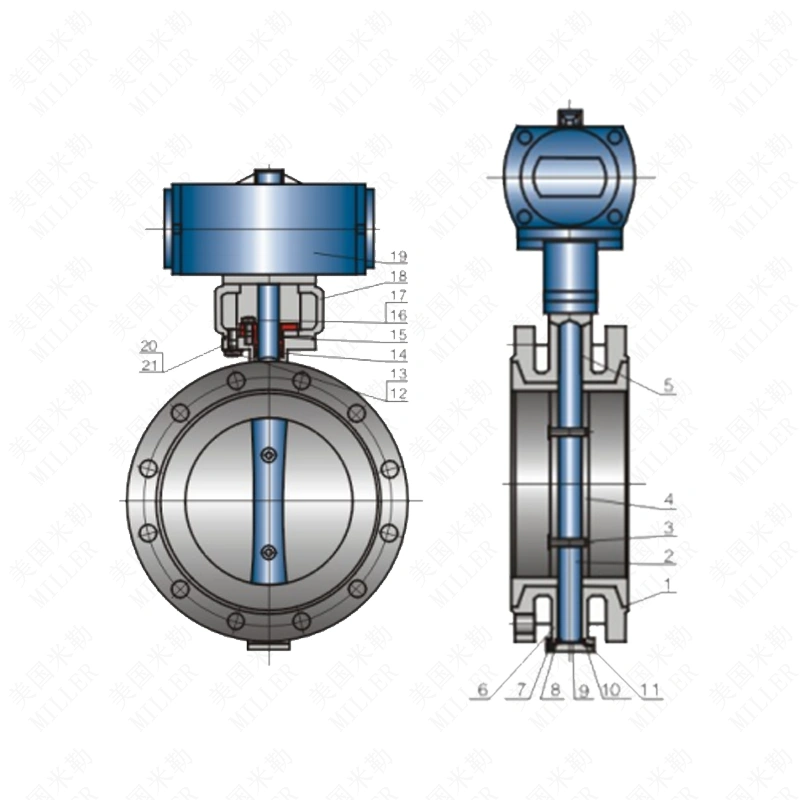

進口硬密封法蘭蝶閥結構圖


No.	Parts Namo	Material
No.	Parts Namo	Stainless Stcel	Cast Stoel
1	Bady	ZGOCrENi9	WCB+NBR
2	Stem	304	2Cr13
3	Pin	304	2Cr13
4	Disc	ZGOCr8Ni9	304
5	Bushing	H62	H62
6	Lower Bushing	H62	H62
7	Gland Bolt	OCr8Ni9	35CrMoA
8	Sealing Ring	A3	A3
g	Space	OCr8Nig	Q235A
10	Gasket	PTFE	304+graphite
11	Lower Covcr	0Cr8Ni9	WCB
12	Nut	OCr8Ni9	45
13	Cove Bolt	0CrBNi9	35CrMoA
14	Packing	PTFE	Flexible Graphite
15	Gland Flange	ZGOCr8Ni9	WCB
16	Gasket	OCr8Ni9	65Mn
17	Cove Bolt	0Cr8Ni9	35CrMoA
18	Bracket	WCB	WCB
19	Phoumatic Actuatcr	Composite type	Composite ty pe
20	Name Plate	AL	AL
21	Rivet	ML2	ML2

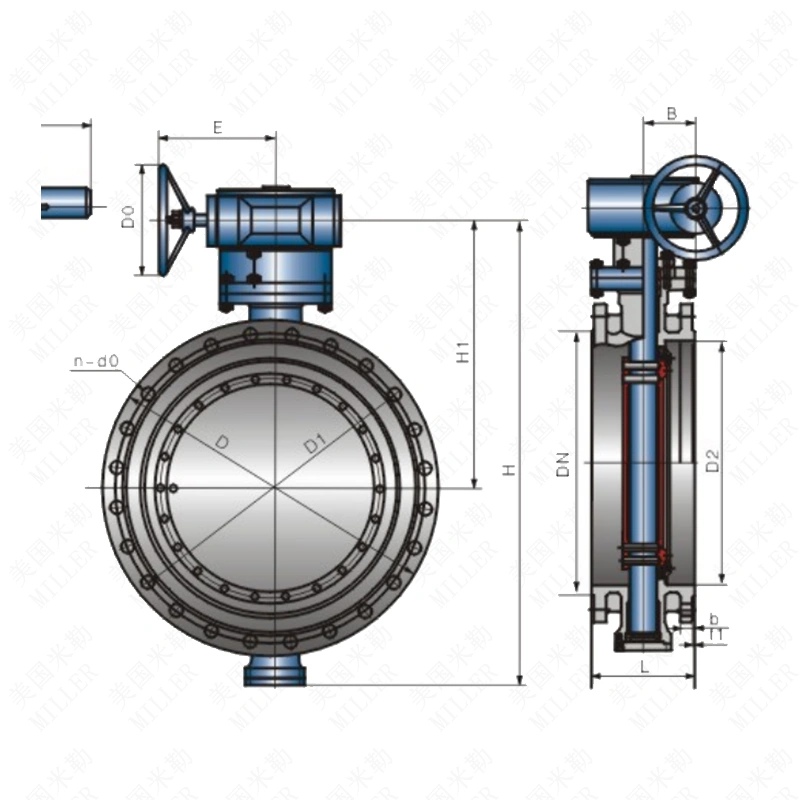

進口硬密封法蘭蝶閥連接尺寸


NPS	DN	D	D1	D2 RaisedlFac	f1 Boss	b	n-d0	Short pattern	H	H1	B	E	Do
3"	8o	19o	152.5	127	1.6	24	4X18	114	472	350	50	130	203
4"	100	230	190.5	175.5	1.6	24	8X18	127	520	375	60	188	203
6"	150	280	241.5	216	1.6	25.5	8x22	140	58o	410	67	220	305
8"	200	345	298.5	270	1.6	29	8x22	152	650	440	9o	260	460
10"	250	405	362	324	1.6	30.5	12x26	165	700	460	90	260	460
12"	300	485	432	381	1.6	32	12x26	178	800	530	100	295	610
14"	350	535	476	413	1.6	35	12x29.5	190	98o	675	100	320	356
16"	400	600	540	470	1.6	37	16X29.5	216	1042	710	120	320	457
18"	450	635	578	533.5	1.6	40	16X32.5	222	1110	750	120	340	610
20"	500	700	635	584	1.6	43	20x32.5	229	1170	760	140	340	762
24"	600	815	749.5	692	1.6	48	20x35	267	1225	777	140	360	762
26"	650	786	744.5	711	1.6	41.5	36x22.5	267	1100	670	155	360	300
28"	7oo	837	795.5	762	1.6	44.5	40×22.5	292	1157	703	155	360	300
30"	750	888	846	813	1.6	44.5	44x22.5	308	1210	730	155	360	300
32"	800	942	90o	863.5	1.6	46	48x22.5	318	1275	756	190	435	300
34"	850	1005	957.5	921	1.6	49.5	40x25.5	318	1330	783	190	435	30o
36"	90o	1057	1009.5	971.5	1.6	52.5	44x25.5	330	1390	833	210	580	350
38"	950	1124	1070	1022.5	1.6	54	40x28.5	330	1415	865	230	580	350
40"	1000	1175	1120.5	1079.5	1.6	56	44x28.5	410	1510	891	230	580	350
42"	1050	1226	1171.5	1130.5	1.6	59	48x28.5	410	1560	920	230	580	350
44"	1100	1277	1222	1181	1.6	60.5	52×28.5	410	1610	943	263	620	350
46"	1150	1342	1284	1235	1.6	62	40x32	470	1677	975	263	620	400
48"	1200	1392	1335	1289	1.6	65	44x32	470	1747	1050	263	620	400
50"	1250	1443	1386	1340	1.6	68.5	48x32	470	1795	1075	263	620	400
52"	1300	1494	1436.5	1390.5	1.6	70	52x32	470	1850	1100	263	620	400
54"	1350	1550	1492.5	1441.5	1.6	71.5	56x32	470	1910	1125	310	690	400
56"	1400	1600	1543	1492.5	1.6	73.5	60x32	530	1960	1150	310	690	400
58"	1450	1675	1611.5	1543	1.6	75	48x35	530	2035	1187	310	69o	450
60"	1500	1726	1662	1600	1.6	76.5	52x35	530	2087	1213	310	690	450

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
