進口蝶閥

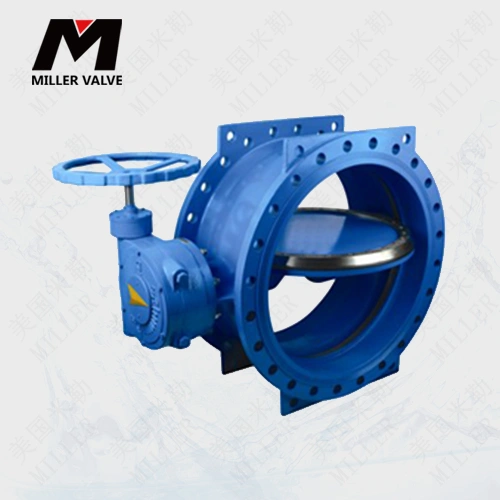

進口雙偏心軟密封蝶閥

發布時間：2022-09-09 15:53:00  作者：美國MILLER米勒



美國米勒進口雙偏心軟密封蝶閥是一款專門為自來水公司開發設計的高性能蝶閥，在管路中達到雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時，請將閥門閥體正向安裝)，并采用高強度球墨鑄鐵或鑄鋼制造，以確保水流沖擊下蝶板的強度及較低的水損。

進口雙偏心軟密封蝶閥參數

公稱通徑：DN100-DN3200(4"-96") 公稱壓力：1.0Mpa-2.5Mpa
適用介質：水、油品、空氣 適用溫度：0℃~200℃
操作方式：蝸輪、電動 泄漏等級：零泄漏(軟密封)
表面處理：環氧樹脂噴涂 環氧涂層：通過ACS認證
閥體材質：鑄鋼、球墨鑄鐵GGG-50 蝶板材質：鑄鋼、球墨鑄鐵GGG-50
閥桿材質：不銹鋼 閥座密封：三元乙丙、丁腈橡膠、不銹鋼
設計：AWWA C504；API609；EN593；ISO10631；GB/T12238 結構：AWWA C504；ASME B16.10；EN558；ISO5752；GB/T12221
法蘭：AWWAC207；ASME B16.5；EN1092；ISO7005；GB/T17241 測試：AWWA C516；API598；EN12266；ISO5208；GB/T13927

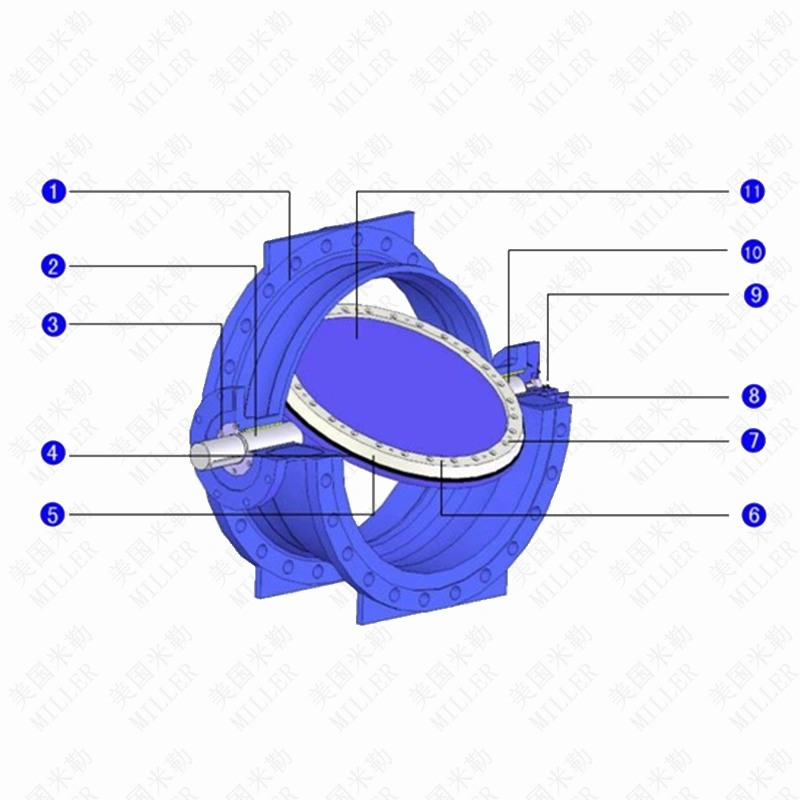

進口雙偏心軟密封蝶閥結構圖




零件名稱

材質

閥體
蝶板

球墨鑄鐵：GGG50 (DIN1639)
鑄鋼：WCB (ASTM A216)
不銹鋼：CF8, CF8M (ASTM A351)

閥座

13Cr, SS304, SS316, 鎳鉻合金

密封圈

NBR, EPDM, VITON, 丁腈橡膠，三元乙丙，氟橡膠

軸套

鋁青銅

閥軸

不銹鋼：SS410, 17-4PH, SS304, SS316 (ASTM A476)

定位盤

碳鋼鍍鋅，不銹鋼

緊固件

碳鋼鍍鋅，不銹鋼

驅動附件

齒輪箱：球墨鑄鐵, 鑄鋼WCB

氣動驅動：雙作用氣缸/單作用氣缸

電動執行器驅動：開關型和調節性

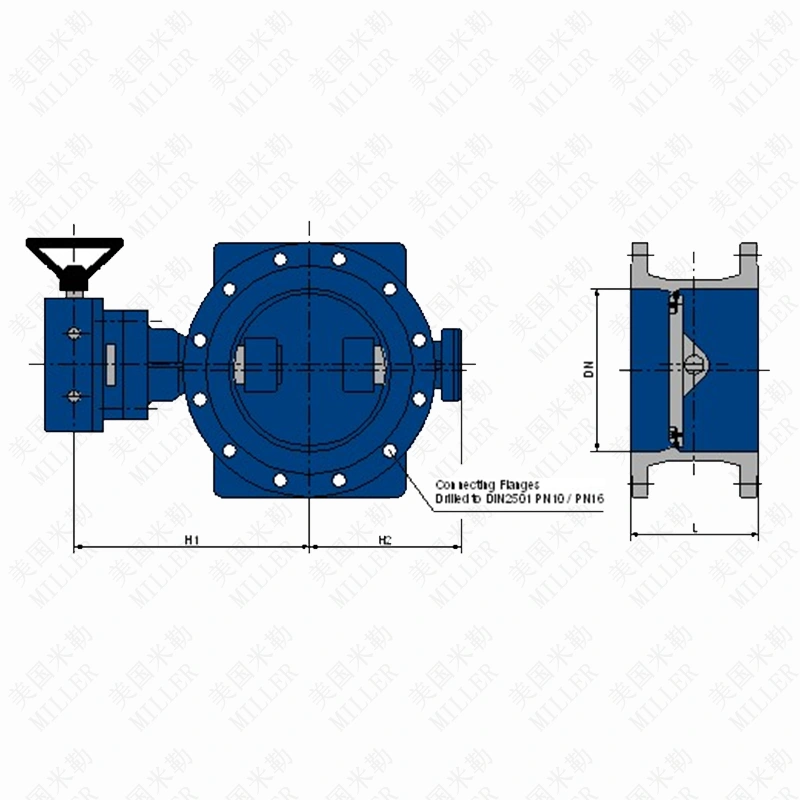

進口雙偏心軟密封蝶閥連接尺寸




Valve Size

L

H1

H2

Connecting Pad
驅動法蘭

BS5155

EN558

 DN150

140

210

225

163

F10

 DN200

152

230

253

190

F10

 DN250

165

250

295

225

F12

 DN300”

178

270

322

262

F14

 DN350

190

290

364

312

F14

 DN400

216

310

425

343

F16

 DN450

222

330

453

383

F16

 DN500

229

350

505

421

F25

 DN600

267

390

562

492

F25

 DN700

292

430

633

556

F25

 DN800

318

470

695

611

F30

 DN900

330

510

818

675

F35

 DN1000

410

550

883

742

F35

DN1200

470

630

1029

862

Connecting pad sizes are different at different pressure rating, upon to request

DN1400

530

710

1215

1013

DN1600

600

790

1342

1138

DN1800

670

870

1455

1359

DN2000

760

950

1658

1487



實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
