進口氣動調節閥

進口氣動角形調節閥

發布時間：2022-09-09 16:28:00  作者：美國MILLER米勒

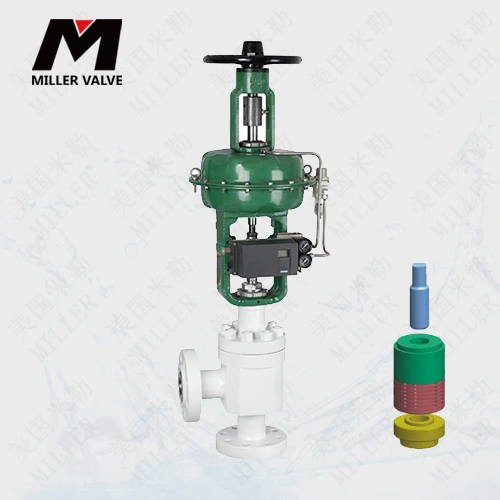

美國米勒進口氣動角形調節閥是由一個90度直角閥體和氣動執行器組成的。氣動薄膜角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大，該閥廣泛適用于允許泄漏量小閥前后壓差不大場合，控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等，可避免結焦、堵塞，便于自凈與清洗。PN220、PN320公稱壓力角形高壓調節閥專為易產生氣蝕高壓系統設計的一種特殊閥門。

進口氣動角形調節閥參數

公稱通徑 DN(mm)

DN15~DN500

公稱壓力（Mpa）

PN1.0~42MPa；ANSI 150LB~2500LB

適用溫度：(℃）

-40~570℃

閥體形式

角型

連接形式

法蘭式

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

單座閥芯

流量特性

等百分比，線性

動作范圍

直行程

泄露量Q

0.01%×閥額定容量

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

50：1

配置執行機構

氣動執行機構

控制方式

調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

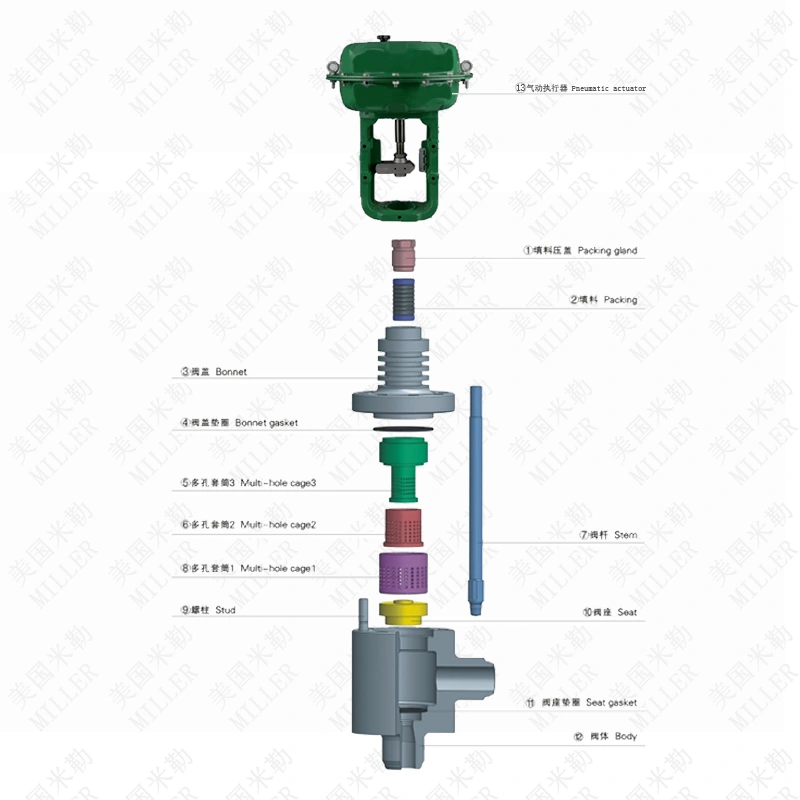

進口氣動角形調節閥結構圖

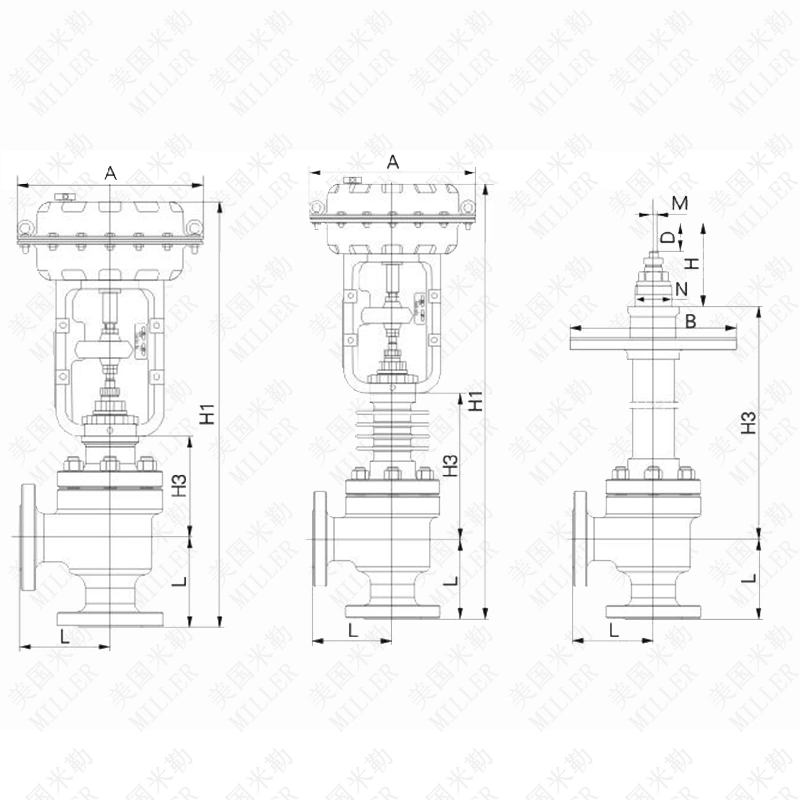

進口氣動角形調節閥連接尺寸




閥門尺寸 (mm )

L

A

標準型

散熱型

伸長型

ANSI150   PN1.6

ANSI 300

PN4.0

ANSI 600

PN6.4

H3

H1

H3

H1

H1

H3-800

B

20

75

75

75

290

125

520

260

655

1301

290

25

75

75

75

290

125

520

260

655

1301

290

32

111

117

125

290

140

535

275

670

1301

290

40

111

117

125

290

149

616

319

786

1329

335

50

127

133

143

290

159

639

326

609

1354

370

65

138

146

156

365

188

780

388

980

1517

410

80

149

159

168

365

194

789

394

898

1517

440

100

176

184

197

365

234

854

413

1033

1517

490

125

200

--

--

485

270

1047

527

1307

1615

560

150

240

--

--

485

294

1071

554

1334

1615

630

200

300

--

--

485

331

1108

591

1371

1615

760



實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
